ABB

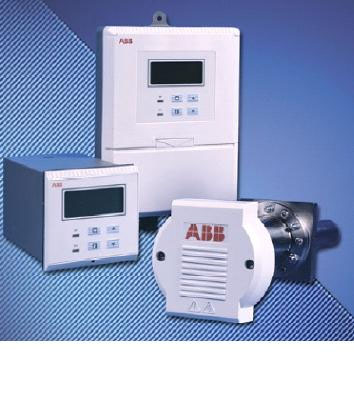

氧化锆氧量分析仪 AZ100

1. 概述 :
AZ100 系列氧化锆分析仪是多功能的基于微处理技术的系统，设计用于小型锅炉及燃烧器系统。
2.电站应用范围 :
低廉的成本，适合小型燃油燃气锅炉
3.特性及优点 :
全面的诊断功能和内置的保护软件功能确保了使用安全
创新的传感器技术，正常使用寿命可达到 5 年
使用温度最高可达到 600 ℃
4.简要技术参数 :
量程范围 :0.01~25%O2 ，可自由设置
环境温度变化小于 30 ℃ 时，测量精度达到 2% 或 0.1% 氧浓度，取大值
环境温度变化大于 30 ℃ 时，测量精度达到 3% 或 0.1% 氧浓度，取大值
防护等级符合 IP66 （ NEMA4X ）
可接受 100~130VAC ， 200~260VAC ， 50/60Hz 的交流电源
插入深度 :200mm ， 350mm ， 500mm ， 650mm

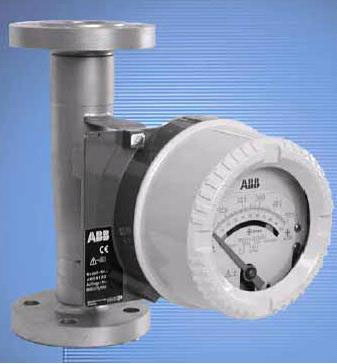

金属转子流量计 FAM5400

1 、特性及优点 :
可广泛应用于测量液体、气体和蒸汽
带 HART 协议满足通讯需要
2 、简要技术参数 :
管径范围从 DN15~DN100
测量精度可达到 1.6% （标准型）或 2.5% （带 PTFE 衬里）
防护等级可达到 IP67
标准型流量计可接受 10~46VDC 的电源，防爆型流量计可接受 10~28VDC 的电源
介质温度可以从 -55~420 ℃ （标准）或 -20~125 ℃ （带 PTFE 衬里）
最高使用压力可达到 6.4Mpa

TEIP-EX 电气转换器

TEIP-EX 电气转换器把电动信号转换成气功标准信号，如： 4~20mA 转换成 0.2~1bar ，这种转换器是根据力平衡的原理制成的，具有体积小和特殊的防冲击，防震性能等优点。

温度范围： -40 ℃ （可选 -55 ℃ ） ~85 ℃
信号范围：输入 0~20 或 4~20mA
输出 0.2~1bar 或 3~15psi
可靠性： 400000 多次的现场证明
10g 时的冲击和振动影响＜ 1%

K-IP电气转换器
与所有二线系统兼容，接受4至20mA信号提供20至100kpa或3至15psi或0.1至1.0kg/cm2的气动输出信号。他们满足有关IEC，NEMA，SAMA和NENELEC要求。选择项包括正或反作用，可调整的过滤器调节器以及气源和输出压力表。

TEIP11 电气转换器
ABB/SENSYCON公司的专利技术，采用力平衡原理，具有抗振动能力高达10g,10-15Hz;温度范围-40~+85°C的卓越特点。外观精巧，随意安装，IP65防护等级；气≥4.1Nm3/小时，气耗≤0.16Nm3/小时；相应速度快，精度高。可完成4-20mA电信号向0.2-1bar或3-15psi(或其他特殊要求)。

TZID-C 智能定位器

智能阀门定位器的引进，为现场执行器的数字化通讯，全厂的一体化管理通过了先进的工具。TZID/TZID-C突破传统的定位器概念，采用TEIP11作为核心部件，结合微处理技术，内置通讯功能。通过安装，适合转动型及直行程阀门的控制，定位精度高，行程范围大：直行程：20~150mm，转动型：达125度。气容≥13.5kg/小时，气耗≤0.03kg/小时，通过自动零点/量程的调整，简化调试。采用传感器技术进行温度及位置补偿，具有抗振动能力高达10g，10~150Hz;温度范围-40~+85°C的卓越特点。通过HART或Profibus/FF通讯接口，建立现场与控制室的实时联系，可进行参数调整，状态监控。自由组态的输出特性，最大程度地改善球阀/碟阀的输出特性，可采用廉价的球阀/碟阀+智能阀门定位器同时达到关断阀与调节阀的特性。

输出 \ 范围： 0~6bar(0~90psi)
气容：在供气压力为 1.4bar （ 20psi ）时 :
5.5kg/h=4.5Nm 3 /h=2.5scfm
在供气压力为 6bar （ 90psi ）时 :
13kg/h=11Nm 3 /h=6.5scfm
输入信号范围
标准范围： 4~20mA DC( 两线制 )
在 20~100% 的量程范围内进行分程控制

TZID-C 智能定位器

选型代码表

	代码
TZID-C 定位器带 LCD 及操作键盘	V18345-
外壳及安装形式铸铝外壳， IP65 防护等级标准型标准型，带机械指示		1 2
预留代码			0
输入 /HART 通讯端口输入 4-20mA ，两线制带 LKS 适配器插口（基本型）带 LKS 适配器插口及内置 FSK 模块				1 2
安全防爆无防爆装置 CENELEC E Exib IIC T6 安全防爆 FM/CSA				0 1 2
气路输出口及断信号动作方式单输出（用于单气缸执行机构）断信号时，气缸排空（安全复位）断信号时，执行器锁定在当前位置双输出（用于双气缸执行机构）断信号时，与 OUT1 相连气缸排空（安全复位）断信号时，执行器锁定在当前位置					1 2 4 5
电缆及气源接口形式电缆： 1/2-14NPT 气路： 1/4-18NPT 电缆： M20 × 1.5 气路： G 1/4						2 6
模拟 / 数字反馈功能扩展不带模拟量位置反馈模件， 4-20mA ，两线制终端位置开关量反馈模件紧急动作模件（ -30~+60 ℃）模拟量位置反馈模件， 4-20mA ，两线制 + 终端位置开关反馈模件模拟量位置反馈模件， 4-20mA ，两线制 + 紧急动作模件（ -30~+60 ℃）模拟量位置反馈， 48VDC 供电，不防爆							0 1 3 4 5 6 7
机械限位开关不带终端位置开关量反馈机械组件 1 ）接近开关 SJ2-SN （常闭或逻辑 1 ）接近开关 SJ2-SN （常开或逻辑 1 ）								0 1 3
24VDC 微动开关								5
1 ）仅使用于带机械式位置指示的型号
预留代码									0
防腐要求
一般要求特殊要求										1 E

TZIM模拟型阀门定位器
采用TEIP11作为其核心部件，因此具有与TEIP11同样的机械及电/气特性，具有抗振动能力高达10g，10-150Hz；温度范围-40~+85°C的卓越特点。通用安装，适合转动型及直行程阀门的控制，定位精度高，行程范围大：直行程：20~150mm./转动型：达90度

Kent-Taylor P3300系列WPP型气动阀门定位器
确保控制阀芯杆位置总是正比例于气动输入信号，不管膜片执行器延滞，填料箱摩擦或阀芯杆上的不平衡力。
阀门响应控制器输出信号中的通过选择3个反馈凸轮位置之一使阀门过大或非线性修整特性产生的装置不稳定性的影响减至最小。

V18345-1010160001
V18345-1010221001
V18345-1010251001
V18345-1010521001
V18345-1010550001
V18345-1020520001
V18345-1021120001
V18345-1021420001
V18345-1010121001
V18345-1010120001
V18345-1020121001
V18345-1004210001
V18345-1011220001
V18345-1010561001
V18345-1011121001
V18345-2010421001
V18345-2010521001
V18345-2010521501
V18345-2011150001
7959110
7959114
7959118
7959125
7959126
7959128
7946170
TTH300.YO
V18311H-112110100
V18311H-112210100
V18311H-182110100
V18311H-382110100
V18311H-482110100
5ER1401111
5EH1401111
5ER1301111
AX4.6.6.1.0.0.0C
264DSFSSB1A1/L1/B1/C1
电磁流量计转换器5ER1401111
